继续填坑,本文会稍微提一些webgl的基础,不会做过多介绍,看官们请先准备要一定的基础知识。
webgl要实现前面的例子方式有很多,比如
给一个矩形平面添加多个顶点,然后在顶点着色器中,在xy平面上移动顶点位置;
或者移动顶点的z分量,再左乘视图矩阵;
或者只使用四个顶点来创建矩形,然后在片元着色器中对uv进行偏移等等。
我这次只讲第一种,下面几个方法玩个坑以后在填吧~
这里是html:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
<!DOCTYPE html>
<html lang="zh-cn">
<head>
<meta charset="UTF-8">
<title>wave flag by webgl</title>
<style>
* {
margin: 0;
padding: 0;
}

html, body {
width: 100%;
height: 100%;
}

body {
position: relative;
background: lightgrey;
}

#flag-canvas {
position: absolute;
top: 50%;
left: 50%;
transform-origin: center;
transform: translate3d(-50%, -50%, 0);
}
</style>
</head>
<body>
<canvas id="flag-canvas">
你的浏览器不支持html5
</canvas>
<script src="./shaders.js"></script>
<script src="./flag.js"></script>
</body>
</html>

flag.js是核心代码,shaders.js 是一个工具类,因为webgl是偏底层的api所以细枝末节比较多,为了核心代码的整洁,所以单独抽取出来了。下面稍微做下解释:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
/**
* shader 相关工具方法
*/
var ShaderUtil = {
/**
* 创建着色器
* @param gl
* @param source 着色器代码
* @param type 着色器类型
*/
createShader: function (gl, source, type) {
// 创建Shader对象
var shader = gl.createShader(type)
// 传入shader代码
gl.shaderSource(shader, source)
// 编译shader
gl.compileShader(shader)
// 获取编译结果
if (!gl.getShaderParameter(shader, gl.COMPILE_STATUS)) {
// 打印错误信息
console.error('Compile shader source fail:\n\n' + source, '\n\n=====error log======\n\n', gl.getShaderInfoLog(shader))
// 编译失败则删除着色器对象
gl.deleteShader(shader)
return null
}

return shader

},

/**
* 创建 program
* @param gl
* @param vertexShader 顶点着色器对象
* @param fragmentShader 片元着色器对象
* @param validate 是否需要语法校验(开发时启用)
*/
createProgram: function (gl, vertexShader, fragmentShader, validate) {

// 创建空的 program 对象
var program = gl.createProgram()
// 将 顶点着色器对象 附着到 program
gl.attachShader(program, vertexShader)
// 将 片元着色器对象 附着到 program
gl.attachShader(program, fragmentShader)
// 链接 program 和已附着的 shader
gl.linkProgram(program)

// 获取链接状态
if (!gl.getProgramParameter(program, gl.LINK_STATUS)) {
// 打印错误日志
console.error('Creating shader program fail:\n', gl.getProgramInfoLog(program))
// 链接失败则删除着色器对象
gl.deleteProgram(program)
return null
}

// 语法校验
if (validate) {
gl.validateProgram(program)
if (!gl.getProgramParameter(program, gl.VALIDATE_STATUS)) {
console.error('Error validating shader program:\n', gl.getProgramInfoLog(program))
gl.deleteProgram(program)
return null
}
}

// 解除并删除shader
gl.detachShader(program, vertexShader)
gl.detachShader(program, fragmentShader)
gl.deleteShader(vertexShader)
gl.deleteShader(fragmentShader)

return program
},

/**
* 通过顶点和片元着色器的源码创建program对象
*/
createProgramFromSrc: function (gl, vertexShaderSrc, fragmentShaderSrc, validate) {
var vShader = ShaderUtil.createShader(gl, vertexShaderSrc, gl.VERTEX_SHADER)
var fShader = ShaderUtil.createShader(gl, fragmentShaderSrc, gl.FRAGMENT_SHADER)
if (!vShader || !fShader) {
// 任意一个创建失败就删除shader
gl.deleteShader(vShader)
gl.deleteShader(fShader)
return null
}
return ShaderUtil.createProgram(
gl,
vShader,
fShader,
validate
)
},

getSrcFromUrl: function (url, callback) {
var xhr = new XMLHttpRequest()
xhr.open('GET', url, true)
xhr.onreadystatechange = function () {
//0:未初始化,还没有调用 open() 方法。
//1:请求中,已调用 send() 方法,正在发送请求。
//2:收到响应
//3:正在解析响应内容。
//4:内容解析完毕。
if (xhr.readyState === 4) {
if (xhr.status === 200) {
callback(xhr.responseText)
}
}
}
xhr.send()
}
}

/**
* 自定义shaders对象(包括顶点、片元着色器)
* @param gl
* @param vShaderSrc
* @param fShaderSrc
* @constructor
*/
var Shaders = function (gl, vShaderSrc, fShaderSrc) {
var program = ShaderUtil.createProgramFromSrc(gl, vShaderSrc, fShaderSrc, true)

if (program) {
this.program = program
this.gl = gl
gl.useProgram(this.program)
}

/**
* @return {Shaders}
*/
this.activate = function () {
gl.useProgram(program)
return this
}

/**
* @return {Shaders}
*/
this.deactivate = function () {
gl.useProgram(null)
return this
}

/**
* function helps clean up resources when shader is no longer needed.
*/
this.dispose = function () {
// 如果当前program激活状态则禁用
if (gl.getParameter(gl.CURRENT_PROGRAM === program)) {
this.deactivate()
}
gl.deleteProgram(program)
}

}

基本上要运行一断完整的的webgl/opengl着色器代码流程主要包含这些:

glCreateShader(创建着色器) -> glShaderSource(载入着色器代码) -> glCompileShader(编译着色器) -> glCreateProgram(创建程序对象) -> glAttachShader(将着色器附着进来) -> glLinkProgram(把程序对象和所有被附着的着色器链接起来) -> glDetachShader(解除着色器) -> glDeleteShader(删除着色器)

一般来说shader在link完毕后使命就结束了,应该尽早地解除(glDetachShader)并删除(glDeleteShader)来释放内存,如果没有解除shader,即使把它删了它也仍然会附着在 program 上,直到被detach。

每一步骤的细节我都已经在代码里添加了注释,请自行阅读。

下面把 shaders.js 里的代码拆分出来讲解。

首先需要载入着色器的代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
ShaderUtil.getSrcFromUrl('vertexShader.vert', function (src) {
vShaderSrc = src
onAllLoaded()
})
ShaderUtil.getSrcFromUrl('fragmentShader.frag', function (src) {
fShaderSrc = src
onAllLoaded()
})

function onAllLoaded () {
if (!vShaderSrc || !fShaderSrc) {
return false
}
// 全部载入完后继续 ....

}

还有一种常用的方式是直接把着色器代码嵌入html或js。总之,着色器代码就是一大段字符串,用什么方式拿到都行,我使用xhr来引入主要是因为一些编辑器提供了shader语法高亮,建议使用这种方式。

下一步在onAllLoaded里创建Image对象来载入我们的纹理图像。

载入完成后,创建shander.js文件里定义的Shader对象,将gl对象和着色器代码作为参数传入,然后通过shader对象的program属性来获取我们着色器里定义的attribute和uniform变量的存储地址。

接着创建顶点缓冲区:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
...

createVerticesBuffer()
// a_Position指向缓冲区对象
gl.vertexAttribPointer(aPosition, 2, gl.FLOAT, false, eleSize * 2, 0)
// 允许a_Position访问缓冲区
gl.enableVertexAttribArray(aPosition)

...


/**
* 创建顶点缓冲区
*/
function createVerticesBuffer () {
var vertices = []
var x
for (var i = 0; i <= imgWidth; i++) {
x = -1 + 2 * i / imgWidth // webgl 坐标 -1 -> 1
vertices.push(x, -1, x, 1) // 每列的上下顶点坐标
}
vertexCount = 2 * (imgWidth + 1)
vertices = new Float32Array(vertices)
eleSize = vertices.BYTES_PER_ELEMENT

var buffer = gl.createBuffer()
gl.bindBuffer(gl.ARRAY_BUFFER, buffer)
gl.bufferData(gl.ARRAY_BUFFER, vertices, gl.STATIC_DRAW)
return buffer
}

① 创建 imageWidth + 1个顶点,由于webgl的坐标是从-1~ 1,所以需要把 0 ~ imageWidth投影到 -1 ~ 1。

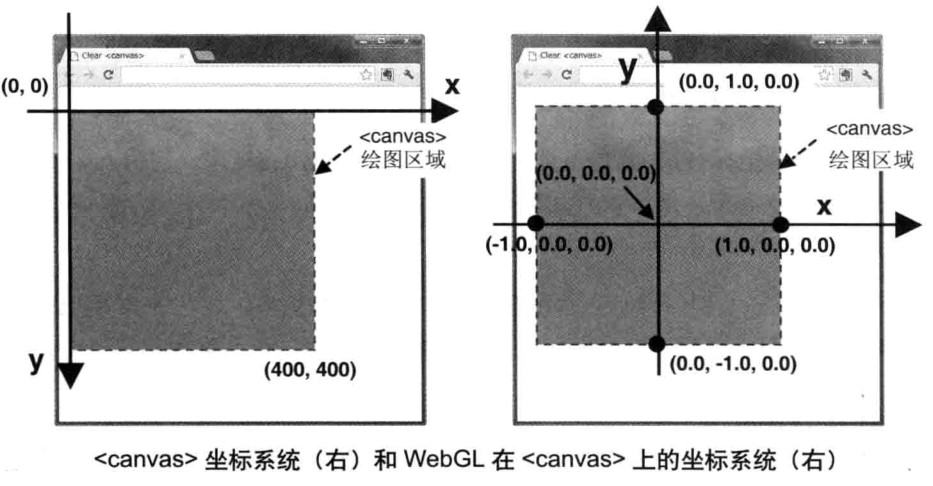

canvas坐标与webgl坐标的对应关系:

② 基本上,缓冲区创建有一个固定的流程,如下:

1、创建缓冲区对象——gl.createBuffer()

2、绑定缓冲区对象——gl.bindBuffer(target, buffer)

target可以是gl.ARRAY_BUFFER(表示缓冲区中是顶点的数据)或者是ELEMENT_ARRAY_BUFFER(表示缓冲区中是顶点的索引)

buffer是刚刚创建的缓冲区对象的引用

3、向缓冲区中写入数据——gl.bufferData(target, data, usage)

target同bindBuffer时的target,因为只能通过target向缓冲区写入数据,所以必须先绑定缓冲区

data是需要写入的类型化数组

usage是指缓冲类型,可以是GL_STREAM_DRAW , GL_STATIC_DRAW , GL_DYNAMIC_DRAW,该参数作用是帮助webgl优化操作,即使传入错误的值也不会中断程序

4、将缓冲区对象分配给attribute变量——gl.vertexAttribPointer(location, size, type, normalized, stride, offset)

location:变量的存储地址

size:每个顶点分量个数,若个数比变量的数量少,则按照gl.vertexAttrib[1234]f的规则来补全

type:指定数据类型

normalized:boolean类型,表示是否需要将非浮点类型数据归一化到[-1, 1] 区间

stride:相邻两个顶点之间的字节数,默认0

offset:数据的偏移量,即变量开始存储的位置(单位字节),默认0

5、开启attribute变量——gl.enableVertexAttribArray(location)

创建纹理对象:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
...

createTexture()
var uSampler = gl.getUniformLocation(shader.program, 'u_Sampler')
// 将0号纹理传给取色器变量
gl.uniform1i(uSampler, 0)

...

/**
* 创建纹理
*/
function createTexture () {
// 创建纹理对象
var texture = gl.createTexture()

// Y轴翻转
gl.pixelStorei(gl.UNPACK_FLIP_Y_WEBGL, 1)
// 开启0号纹理单元
gl.activeTexture(gl.TEXTURE0)
// 绑定纹理对象
gl.bindTexture(gl.TEXTURE_2D, texture)
// 设置纹理参数
gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MIN_FILTER, gl.LINEAR)
gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_S, gl.CLAMP_TO_EDGE)
gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_T, gl.CLAMP_TO_EDGE)
// 传入纹理图像
gl.texImage2D(gl.TEXTURE_2D, 0, gl.RGB, gl.RGB, gl.UNSIGNED_BYTE, image)
}

纹理映射比较复杂但是步骤也是比较固定:

1、将纹理坐标写入缓冲区(可选步骤,如果需要,一般是和需要绑定的顶点写入同一个缓冲区)

2、创建纹理对象——gl.createTexture

3、获取片元着色器中声明的取色器变量(uniform类型)的存储位置

4、使用Image对象加载图片

5、在图片加载完成后配置纹理——

对纹理对象进行Y轴反转(原因见上图):gl.pixelStorei(pname, param);(pname可以是gl.UNPACK_FLIP_Y_WEBGL或gl.UNPACK_PREMULTIPLY_ALPHA_WEBGL)

激活纹理单元:gl.activeTexture(texUnit);(webGL默认至少支持8个纹理单元,可以是gl.TEXTURE0~7)

开启纹理对象并绑定到target上:gl.bindTexture(target, texture);(webGL只能通过纹理单元操作纹理对象,所以必须先绑定)

设置纹理映射到图形上的方式:gl.texParameteri(target, pname, param);

设置纹理图片:gl.texImage2D(gl.TEXTURE_2D, 0, gl.RGB, gl.RGB, gl.UNSIGNED_BYTE, image);

将纹理图像分配给纹理对象:gl.texImage2D(target, level, internalformat, format, type, image);()

将纹理单元传递给着色器中的取色器变量:gl.uniform1i(u_Sampler, 0);

根据顶点绘制图形:

gl.drawArrays(mode, first, count)
mode:绘制的方式
first:指定从哪个顶点开始绘制
count:指定绘制需要用到的顶点个数(着色器会执行count次,每次处理1个顶点)

顶点着色器:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
uniform float u_Distance;
attribute vec2 a_Position;
varying vec2 v_UV;
varying float v_Slope;

float PI = 3.14159;
float scale = 0.8;

void main() {

float x = a_Position.x;
float y = a_Position.y;

float amplitude = 1.0 - scale; // 振幅
float period = 2.0; // 周期
float waveLength = 2.0 * scale;

v_UV = (mat3(0.625,0,0, 0,0.625,0, 0.5,0.5,1) * vec3(x, y, 1.0)).xy;
y += amplitude * ( (x - (-scale)) / waveLength) * sin(2.0 * PI * (x - u_Distance));

float x2 = x - 0.001;
float y2 = a_Position.y + amplitude * ( (x2 - (-scale)) / waveLength) * sin(2.0 * PI * (x2 - u_Distance));

v_Slope = y - y2;
gl_Position = vec4(vec2(x, y), 0.0, 1.0);
}

片元着色器:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
precision mediump float;
uniform sampler2D u_Sampler;
varying vec2 v_UV;
varying float v_Slope;

void main() {
vec4 color = texture2D( u_Sampler, v_UV );
if( v_Slope > 0.0 ) {
color = mix( color, vec4(0.0, 0.0, 0.0, 1.0), v_Slope * 300.0 );
}
if( v_Slope < 0.0 ) {
color = mix( color, vec4(1.0), abs(v_Slope) * 300.0 );
}
if(v_UV.x < 0.0 || v_UV.x > 1.0 || v_UV.y < 0.0 || v_UV.y > 1.0) {
color.a = 0.0;
}
gl_FragColor = color;
}

着色器的语法类似c,我简单讲一下里面的逻辑,原理基本上和上一讲canvas2D的实现思路类似,而且逐“像素”的手段更是webgl拿手绝活。

① 由于webgl的缓冲区在每一次玩后都会清空,所以不能像之前那样保留lastY,我的做法是取获取0.001个单位前的x坐标,然后算出斜率v_Slope,传给片元着色器。

② 坐标系统问题:目前我们的代码里面已经涉及了好几套坐标系统,如

窗口、canvas、图片的坐标系统的原点都在左上角且y轴方向向下;

webgl、纹理(也叫uv或st)的坐标系统y轴向上,其中webgl的原点在中间,范围是[-1,1],纹理的原点在左下角,范围是[0, 1]。

各个顶点坐标在创建缓冲区的时候是占满canvas的,假设纹理坐标中有点 P(u, v),经过仿射变换后在webgl坐标中为点Q(x, y),则有

Q = mat3(2,0,0, 0,2,0, 0,0,1) * mat3(1,0,0, 0,1,0, -0.5,-0.5,1) * P

= mat3(2,0,0, 0,2,0, -1,-1,1) * P

可得:

P = (mat3(2,0,0, 0,2,0, -1,-1,1)^-1) * Q

= mat3(0.5,0,0, 0,0.5,0, 0.5,0.5,1) * Q

由于我们需要移动顶点但是不能超出canvas的可视区,所以需要对顶点位置缩放。

假设缩放比率为n,则有

Q = mat3(2n,0,0, 0,2n,0, 0,0,1) * mat3(1,0,0, 0,1,0, -0.5,-0.5,1) * P

可以得到顶点到纹理的变化矩阵为mat3(2n,0,-n, 0,2n,-n, 0,0,1)的逆矩阵,然后去掉齐次坐标。

完整代码戳这里

Demo1

Demo2:See the Pen flag waving by webgl by Kay (@oj8kay) on CodePen.

目录指引:
