时隔两年，继续完成这个系列，现在回顾一下两年前的这篇文章 前端实现旗帜飘动效果系列 (Ⅳ)：webgl实现 ，发现自己当初对webgl的理解不透彻，产生了很多纰漏，也走了不少歪路，实际上使用shader有更方便的实现方法，新的思路不再需要做复杂的仿射，只需通过简单的三角函数控制片元着色器的采样位置即可。
核心是pixi过滤器PIXI.Filter以及片元着色器。
① PIXI.Filter类可以忽略顶点着色器，因为pixi.js内置了一套默认的顶点着色器，如果传入空，就是用该着色器模板（pixi v5版）：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| attribute vec2 aVertexPosition;
uniform mat3 projectionMatrix;
varying vec2 vTextureCoord;
uniform vec4 inputSize;
uniform vec4 outputFrame;
vec4 filterVertexPosition( void )
{
vec2 position = aVertexPosition * max(outputFrame.zw, vec2(0.)) + outputFrame.xy;
return vec4((projectionMatrix * vec3(position, 1.0)).xy, 0.0, 1.0);
}
vec2 filterTextureCoord( void )
{
return aVertexPosition * (outputFrame.zw * inputSize.zw);
}
void main(void)
{
gl_Position = filterVertexPosition();
vTextureCoord = filterTextureCoord();
}
|
aVertexPosition 是归一化后过滤区域的坐标
vTextureCoord 是归一化后贴图的坐标
aVertexPosition * outputFrame.zw 过滤器区域的坐标，单位是像素，但是原点是区域左上角而非屏幕左上角
vec2 position = aVertexPosition * max(outputFrame.zw, vec2(0.)) + outputFrame.xy 表示屏幕的坐标，单位是像素
② PIXI.Filter 如果不传入片元着色器，则使用下面的着色器模板：
1
2
3
4
5
6
7
| varying vec2 vTextureCoord;
uniform sampler2D uSampler;
void main(void){
gl_FragColor = texture2D(uSampler, vTextureCoord);
}
|
**vTextureCoord **是从顶点着色器传入的归一化后贴图的坐标
这里我们不能使用默认，需要对它进行修改：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| varying vec2 vTextureCoord;
uniform sampler2D uSampler;
uniform float time;
uniform float period;
uniform float velocity;
uniform float amplitude;
uniform float brightness;
float PI = 3.14159;
void main(void){
float v = sin((vTextureCoord.x - time * velocity) * 2.0 * PI * period);
vec4 color = texture2D(uSampler, vTextureCoord + vec2(0.0, v * amplitude * vTextureCoord.x));
if (color.a > 0.0) {
float delta = sin((vTextureCoord.x + 0.001 - time * velocity) * 2.0 * PI * period) - v;
if (delta < 0.0) {
color = mix(color, vec4(1.0), -delta * brightness);
}
}
gl_FragColor = color;
}
|
v 是根据横坐标，以及传入的周期计算出来的正弦波形
texture2D(uSampler, vTextureCoord + vec2(0.0, v * amplitude * vTextureCoord.x)) 中乘以vTextureCoord.x是为了让振幅根据横坐标递增
delta 是取x轴正方向+0.001位置的函数值，获取函数在该位置的单调性
mix(color, vec4(1.0), -delta * brightness) 通过mix函数，以brightness入参把原色值与白色混合

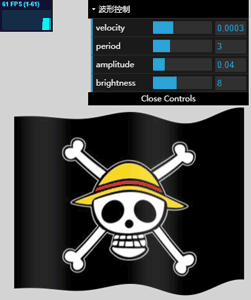

为了调试方便，我添加了dat.gui插件，最终效果如图：
如果本文对您有帮助还请点个赞😁
完整代码戳这里
在线演示1、在线演示2
